Снятие и промывка форсунок ВАЗ-2107

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой "хлопушкой". В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие "хлопушки", эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Рис. 1. Подкапотное пространство автомобиля ВАЗ-2107.

Приступаем... Откручиваем хомуты крепления (рис. 2) воздушного патрубка используя "крестовую" отвертку или "головку" на 7 мм.

Рис. 2. Крепеж воздушного патрубка.

Снимаем патрубок (рис. 3).

Рис. 3. Снятие воздушного патрубка.

Снимаем фиксатор тросика газа используя "плоскую" отвертку, аккуратно его поддевая (рис. 4).

Рис. 4. Снятие фиксатора тросика дроссельной заслонки.

Открывая дроссельную заслонку, снимаем тросик газа (рис. 5, 6).

Рис. 5. Снятие тросика газа.

Рис. 6. Снятый тросик газа.

Откручиваем крепление тросика газа используя "головку" на 10 мм (рис. 7).

Рис. 7. Снятие крепления тросика газа.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок "крестовой" отверткой (рис. 8).

Рис. 8. Снятие топливопроводов.

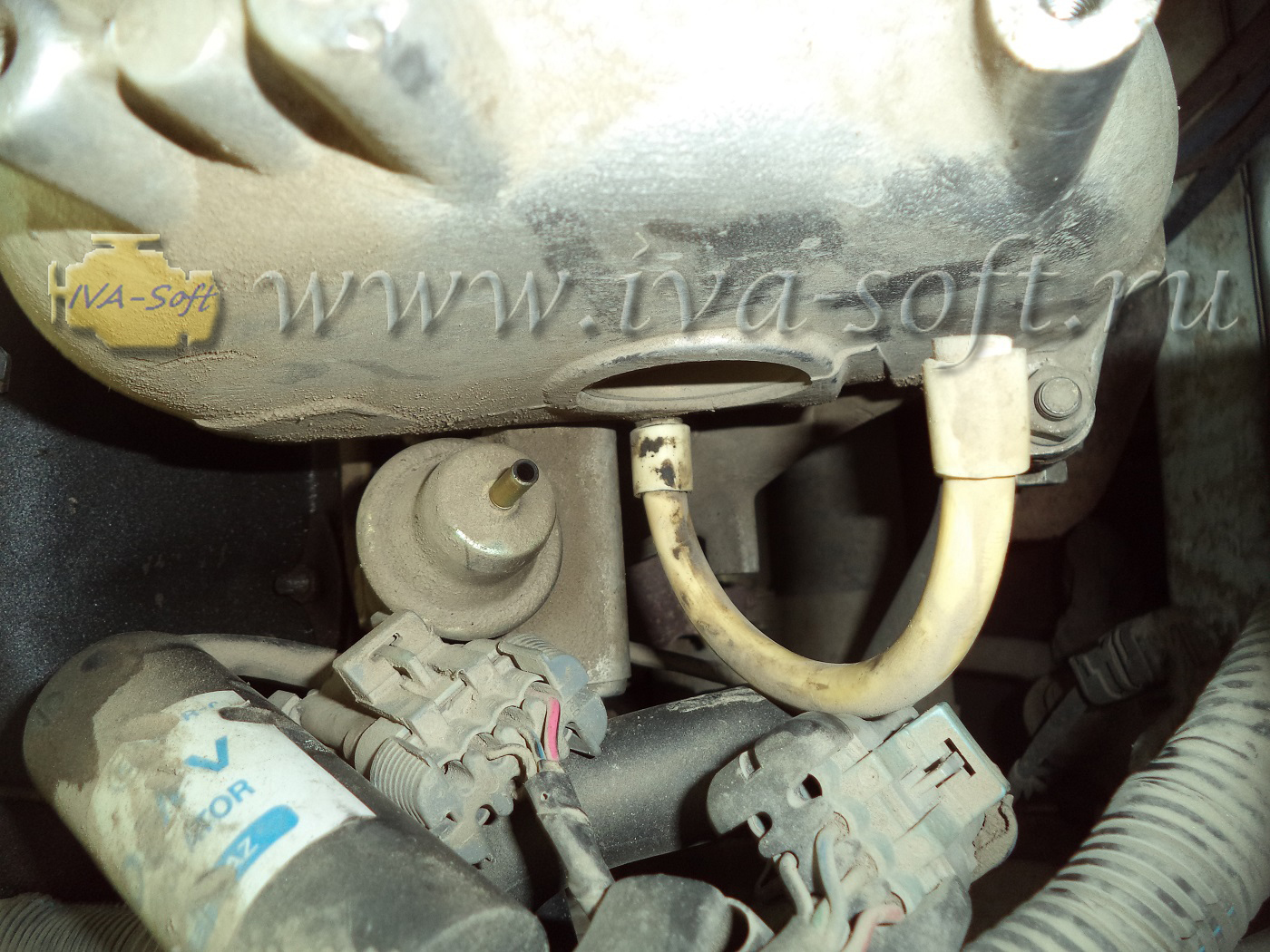

Снимаем вакуумный шланг с регулятора давления топлива (рис. 9, 10).

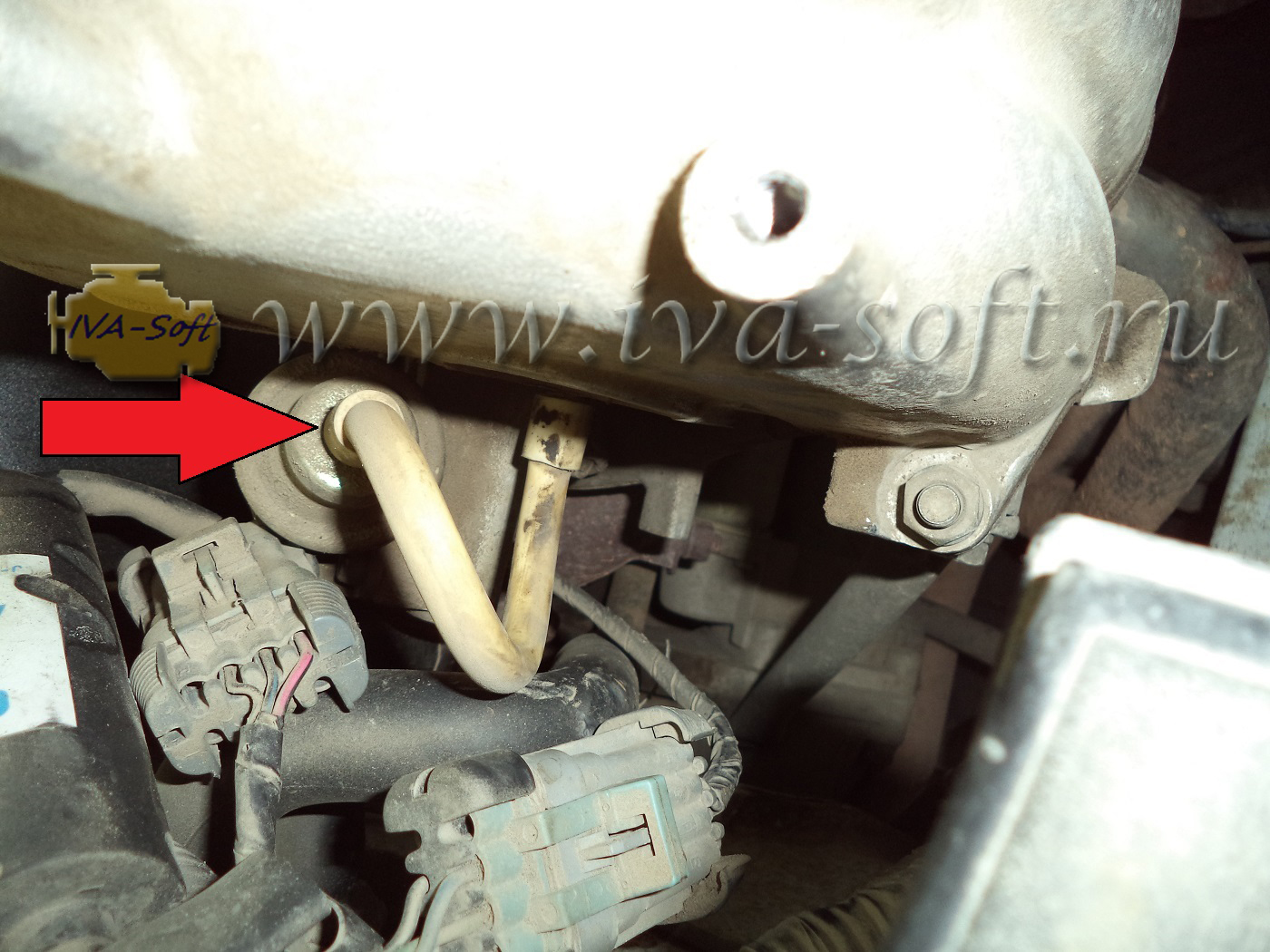

Рис. 9. Снятие вакуумного шланга с РДТ.

Рис. 10. Снятый вакуумный шланг с РДТ.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут "плоской" отверткой (рис. 11).

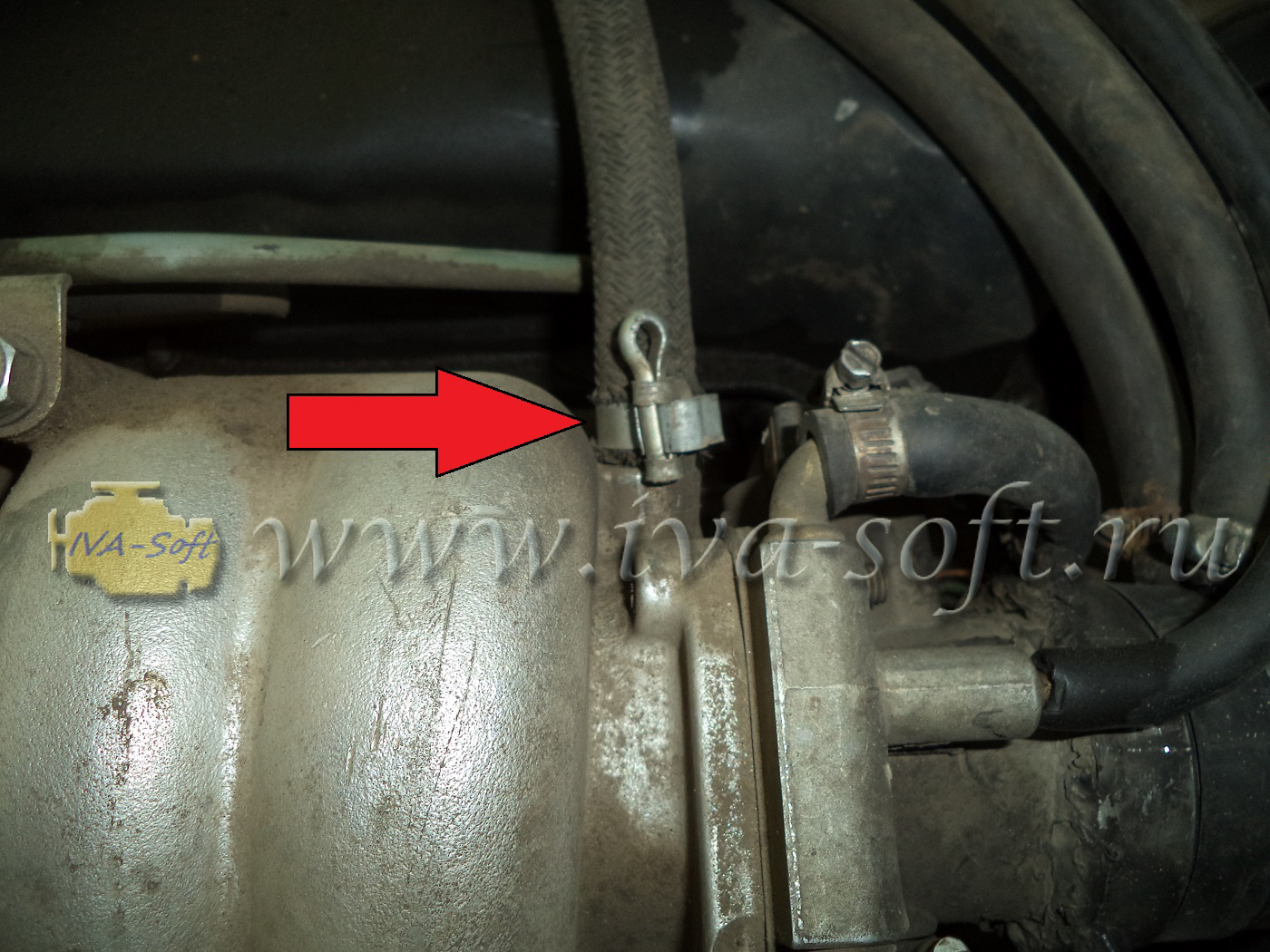

Рис. 11. Снятие шланга усилителя тормозов.

Откручиваем две гайки крепления дроссельного узла используя "головку" на 13 мм (рис. 12, 13). Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

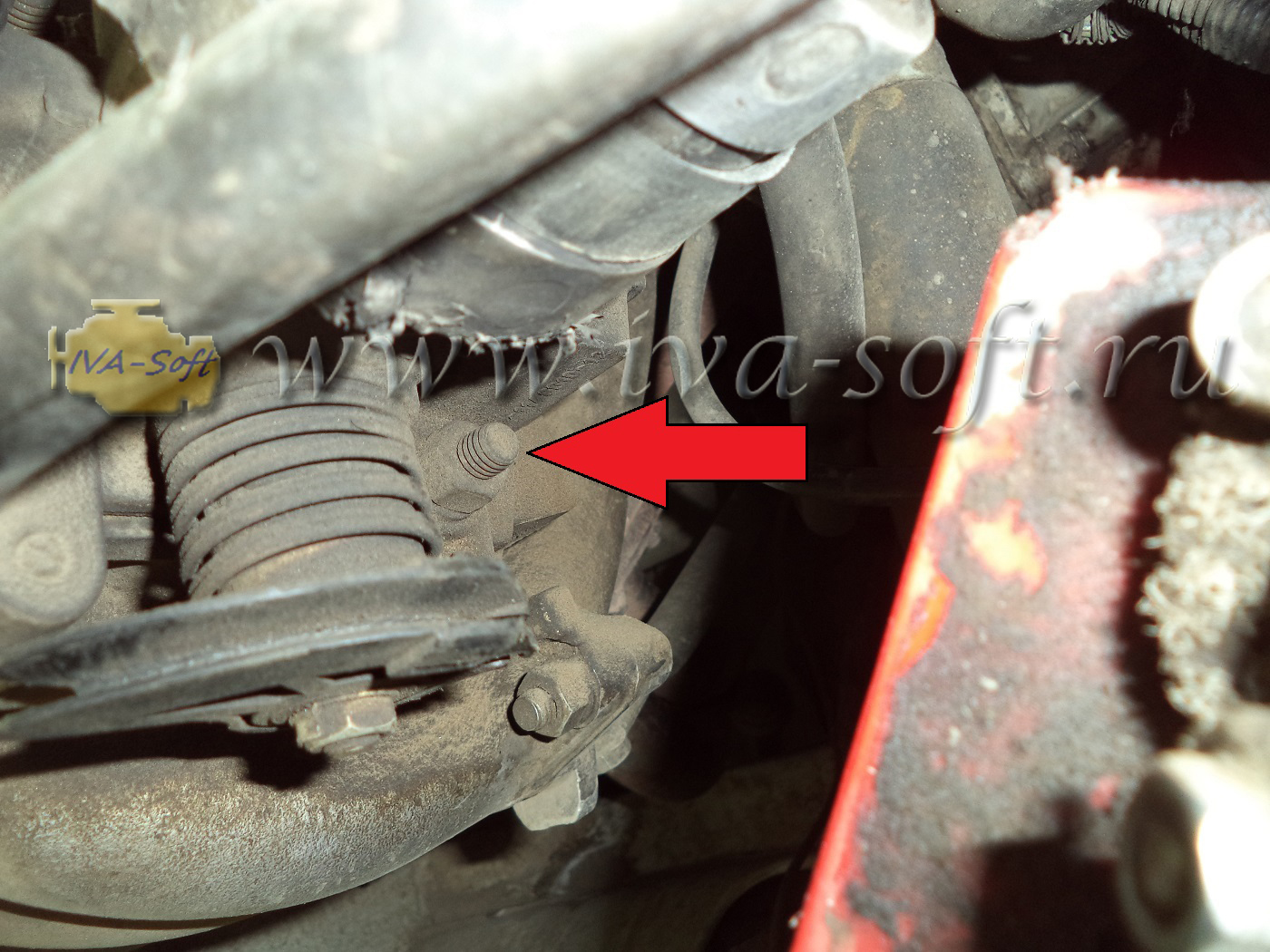

Рис. 12. Первая гайка крепления дроссельного узла.

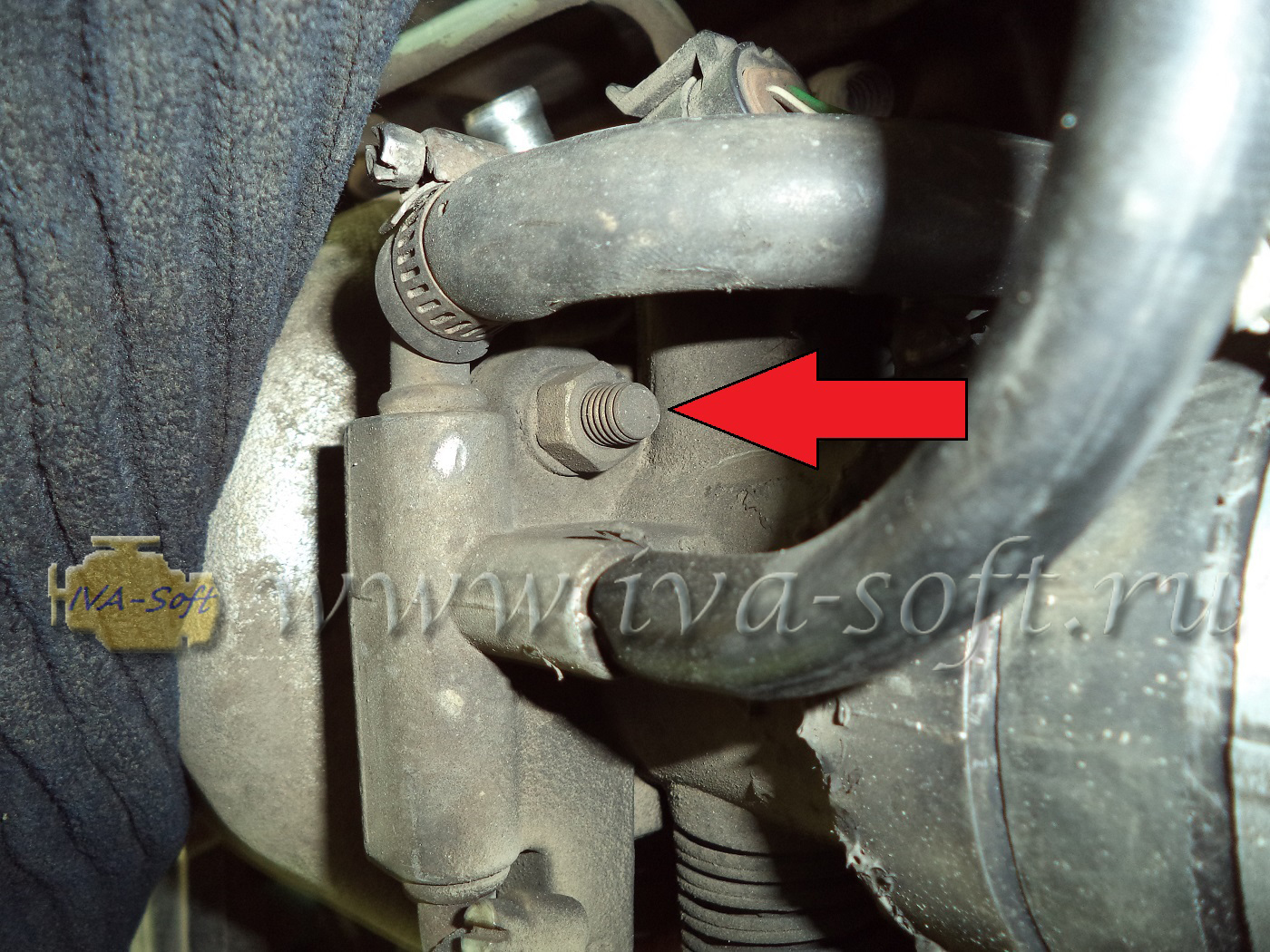

Рис. 13. Вторая гайка крепления дроссельного узла.

Откручиваем гайки крепления впускного коллектора используя "головку" на 13 мм (рис. 14). Убираем шайбы.

Рис. 14. Гайки крепления впускного коллектора.

Снимаем крепеж топливопроводов (рис. 15, 16).

Рис. 15. Крепеж топливопроводов.

Рис. 16. Снятый крепеж топливопровода.

Снимаем впускной коллектор и убираем его в сторонку (рис. 17).

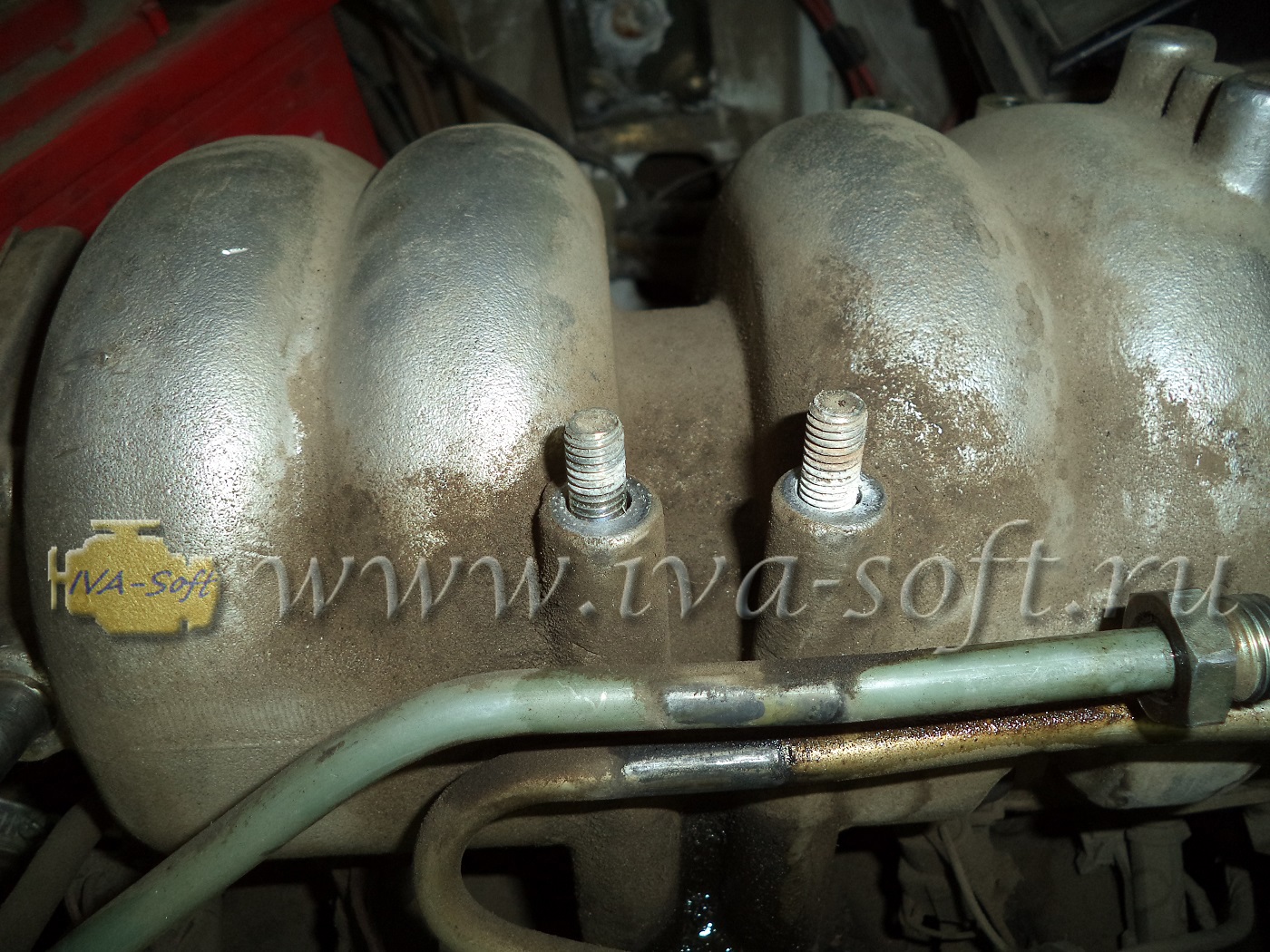

Рис. 17. Снятие впускного коллектора.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм (рис. 18, 19).

Рис. 18. Крепление топливной рампы.

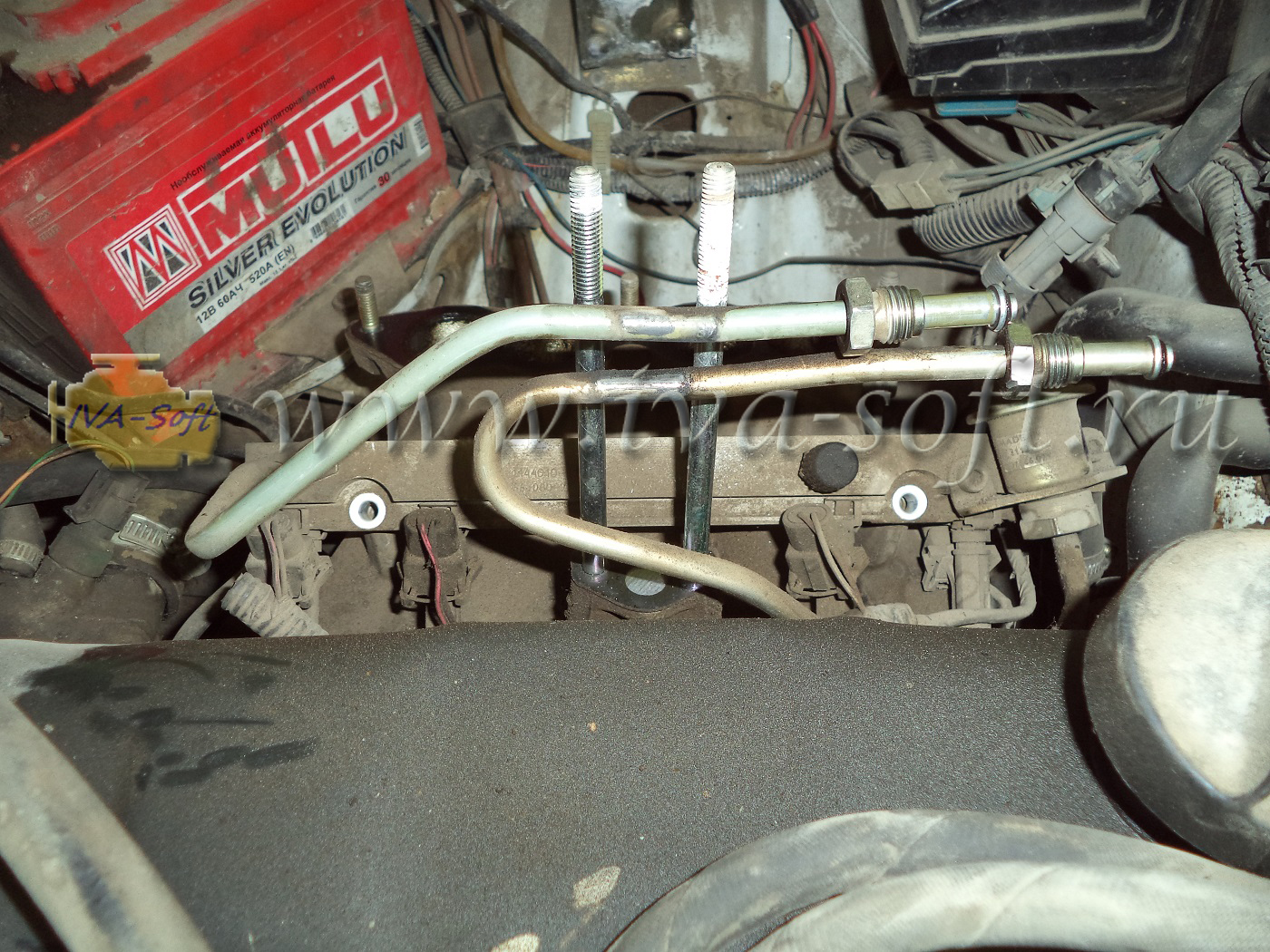

Рис. 19. Откручено крепление топливной рампы.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя (рис. 20, 21).

Рис. 20. Разъем жгута форсунок.

Рис. 21. Снятый разъем жгута форсунок.

Вытаскиваем рампу вместе с форсунками (рис. 22, 23). Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу "монтировкой".

Рис. 22. Снятие рампы форсунок.

Рис. 23. Снятая рампа всборе.

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах (рис. 24, 25).

Рис. 24. Фиксатор разъема форсунки.

Рис. 25. Снятый жгут форсунок.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе (рис. 26, 27).

Рис. 26. Фиксатор форсунки.

Рис. 27. Снятые фиксаторы форсунок.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя (рис. 28).

Рис. 28. Снятые форсунки.

Мы видим ржавчину как в самих форсунках, так и в топливной рампе (рис. 29). Человека где-то заправили бензином с водичкой...

Рис. 29. Ржавчина в топливной рампе.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках (рис. 30). Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

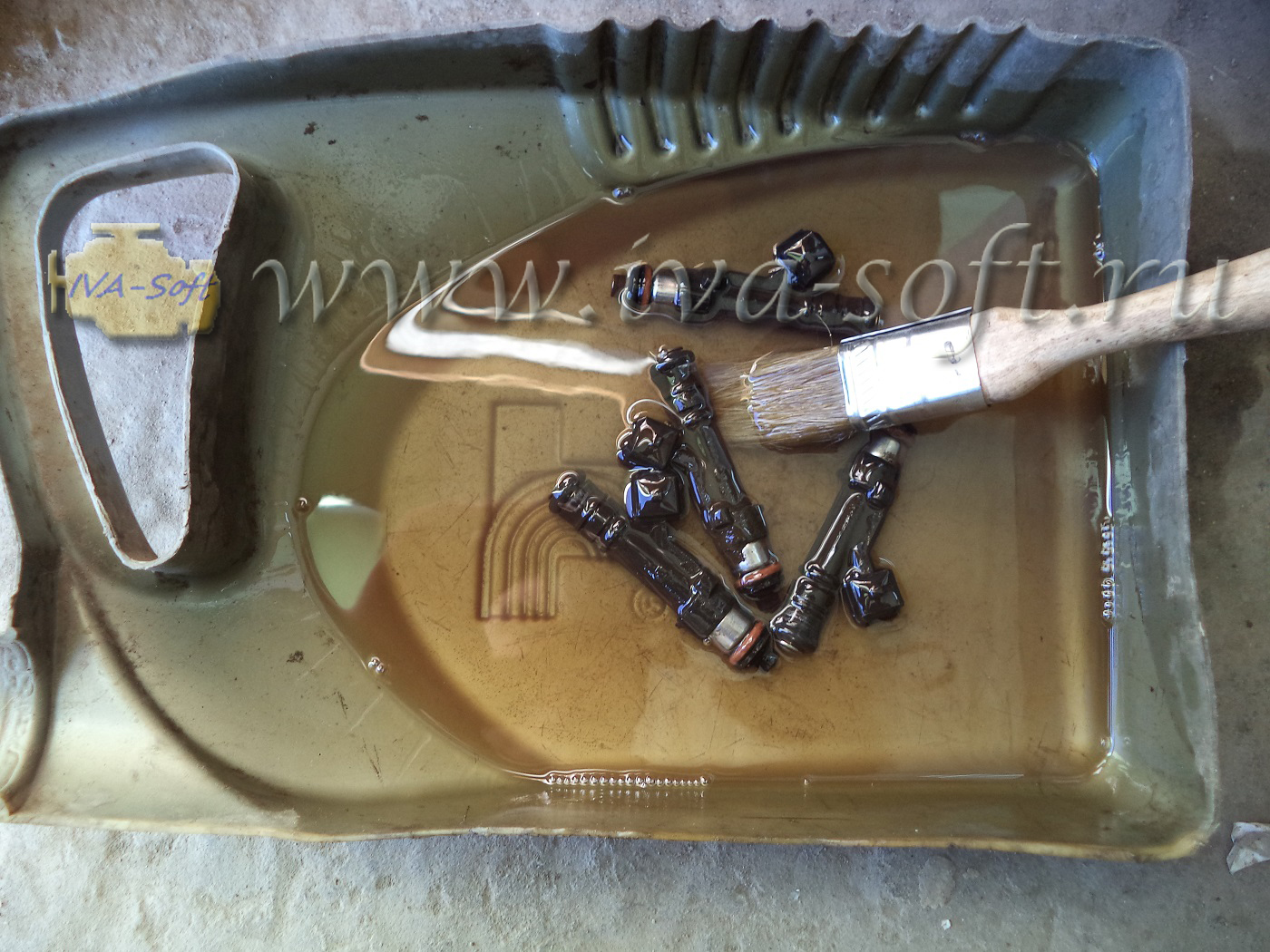

Рис. 30. Промывка форсунок снаружи.

Устанавливаем новые уплотнительные колечки (рис. 31) на форсунки, предварительно сняв старые, поддевая их отверткой.

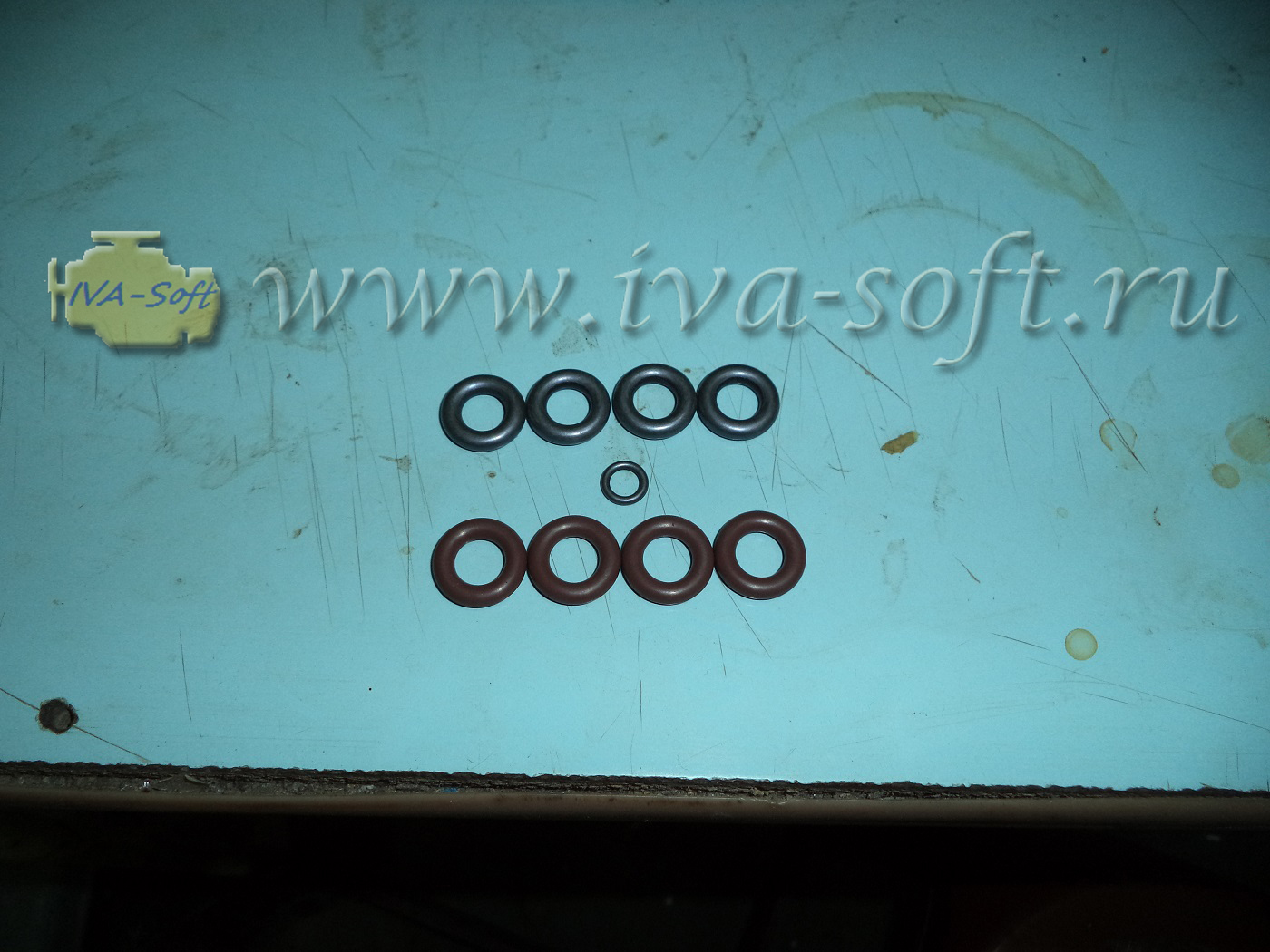

Рис. 31. Уплотнительные колечки форсунок.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета (рис. 32), она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучще оставить их, так как качество новых оставляет желать лучшего...

Рис. 32. Форсунки с новыми уплотнительными колечками.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502 (рис. 33).

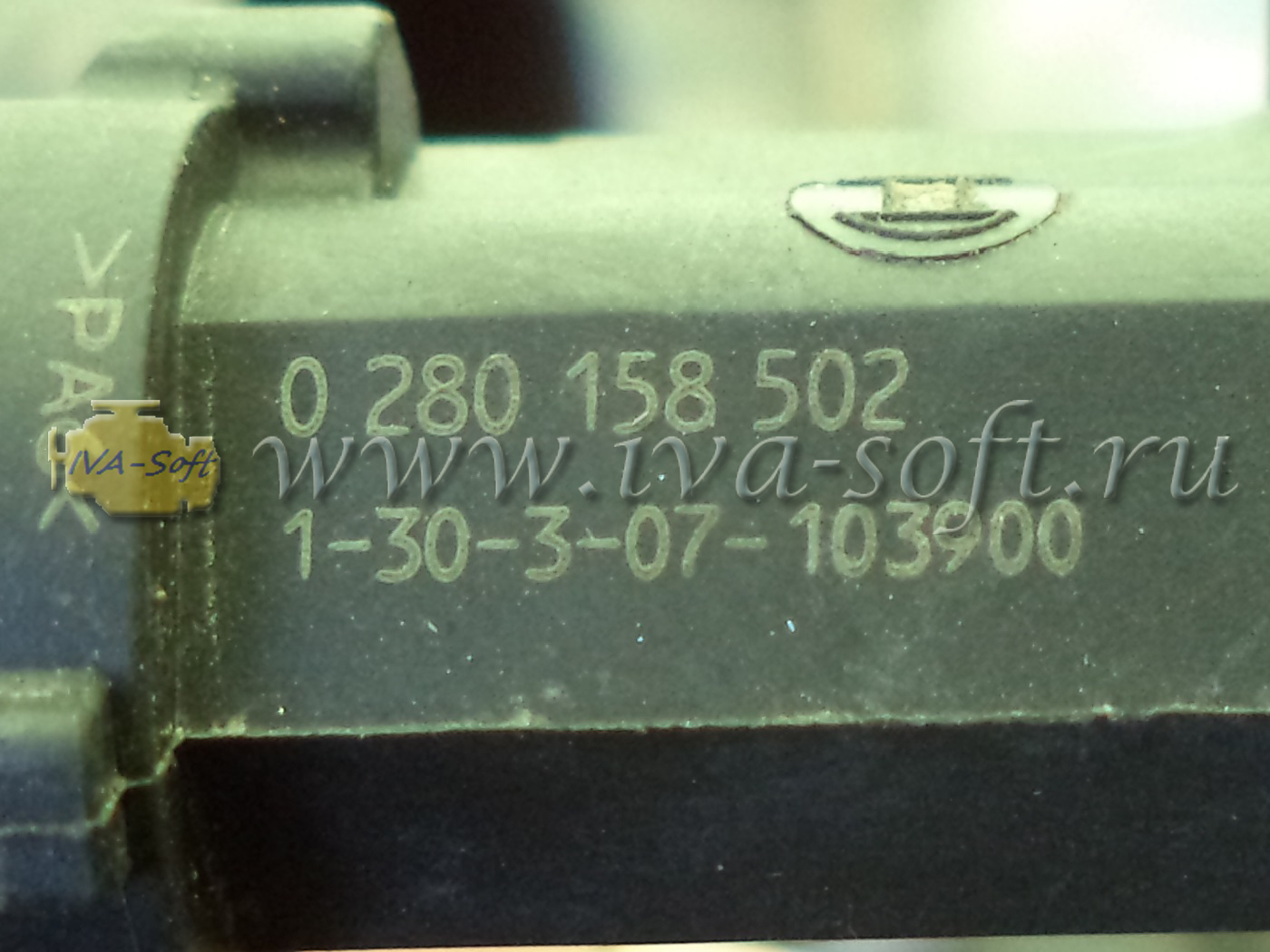

Рис. 33. Номер форсунки.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом (рис. 34).

Рис. 34. Отмытая топливная рампа.

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40 (рис. 35). Это помогает не повредить колечки при установе.

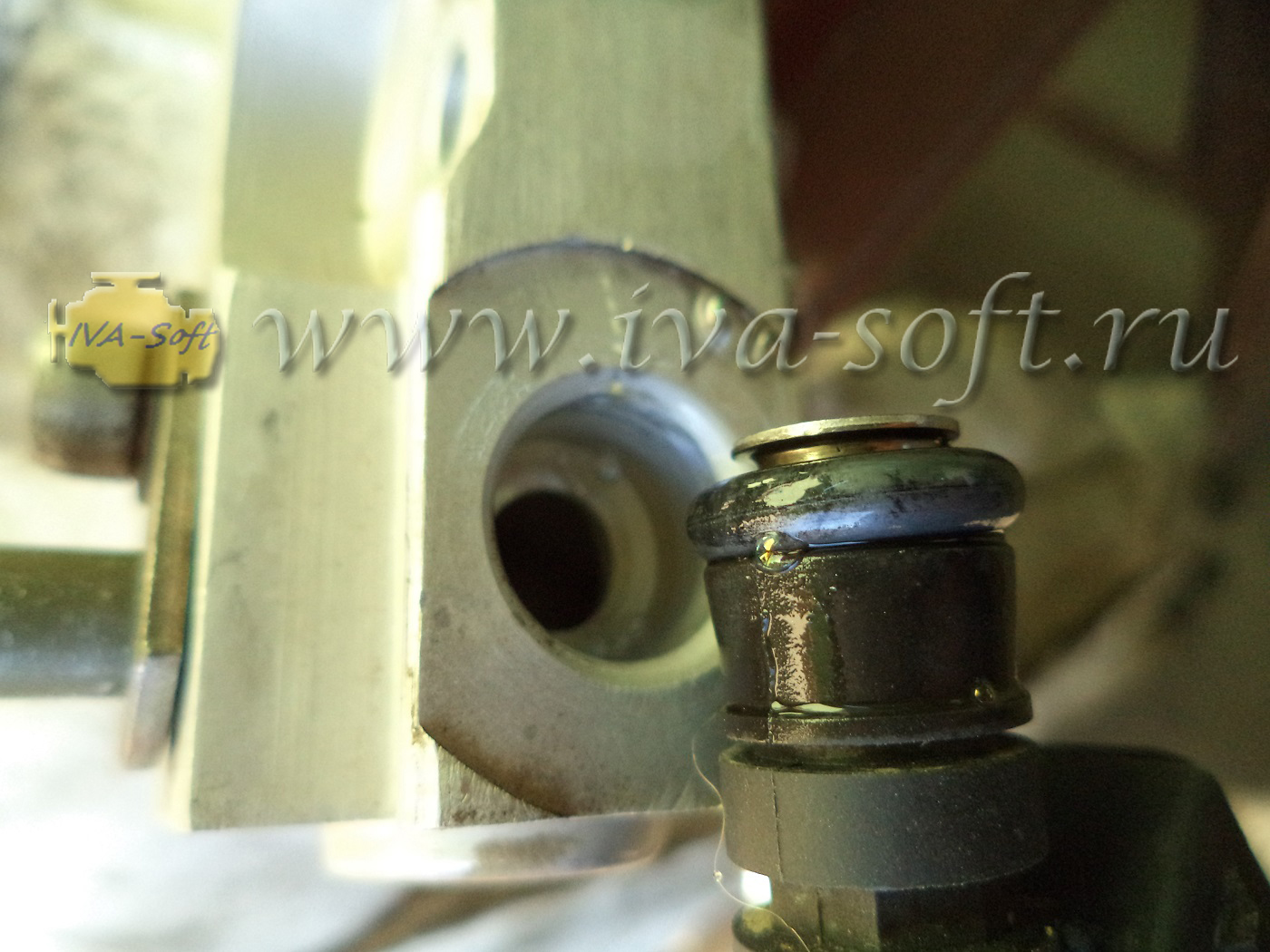

Рис. 35. Смазка колечек форсунок.

Устанавливаем фиксаторы форсунок на место. Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону (рис. 36).

Рис. 36. Установка форсунок в рампу.

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40 (рис. 37)

Рис. 37. Установка рампы форсунок.

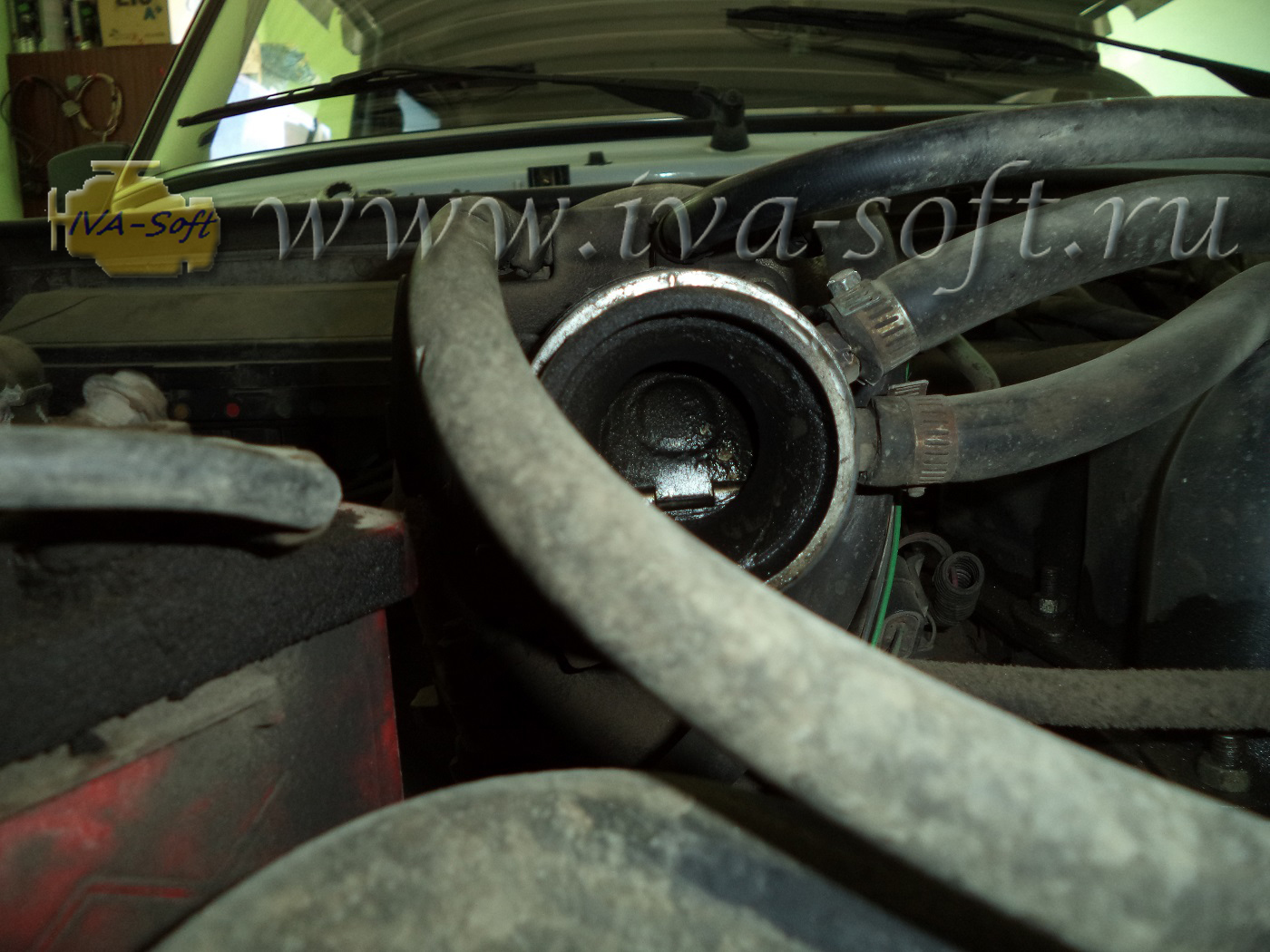

Перед разборкой мы обратили внимание, что "хлопушка" и дроссельная заслонка очень грязные (рис. 38).

Рис. 38. Грязная "хлопушка".

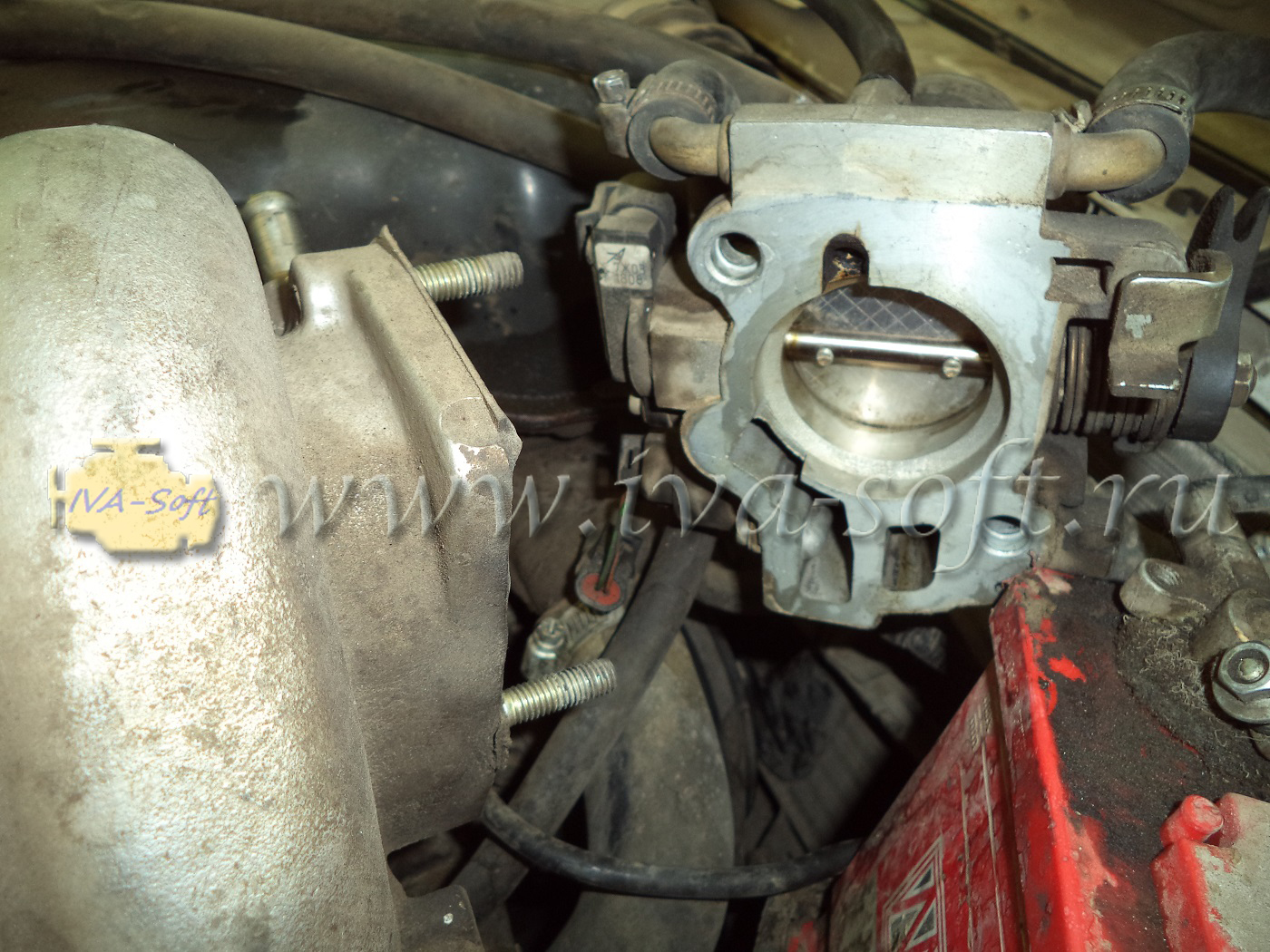

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую "хлопушку" (рис. 39).

Рис. 39. Отмытый дроссельный узел.

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива (рис. 40).

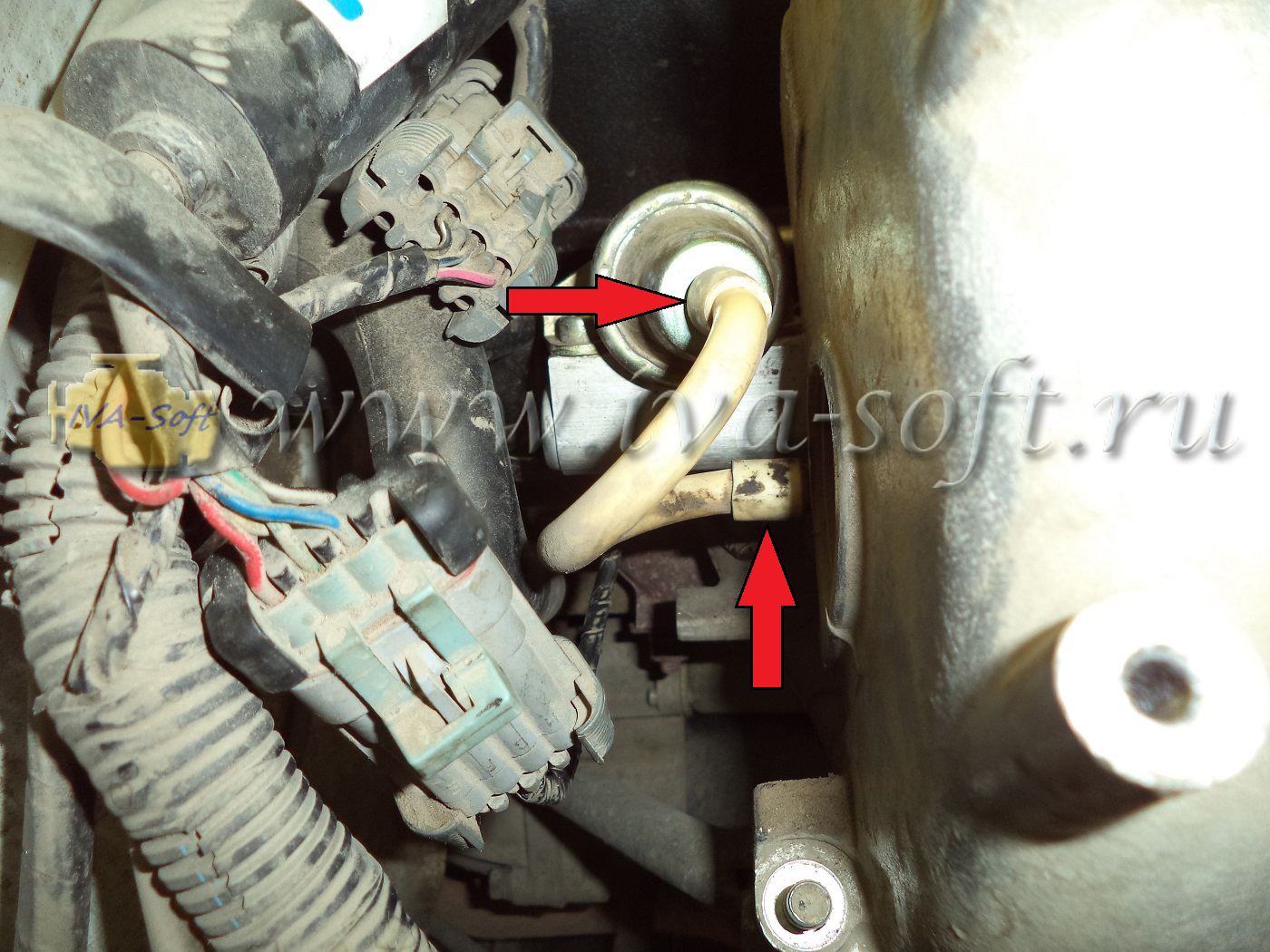

Рис. 40. Одетая шлангочка на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости замененяем новой (рис. 41).

Рис. 41. Состояние прокладки дроссельного узла.

Устанавливаем новые уплотнительные колечки бензопроводов (рис. 42).

Рис. 42. Новые колечки бензопроводов.

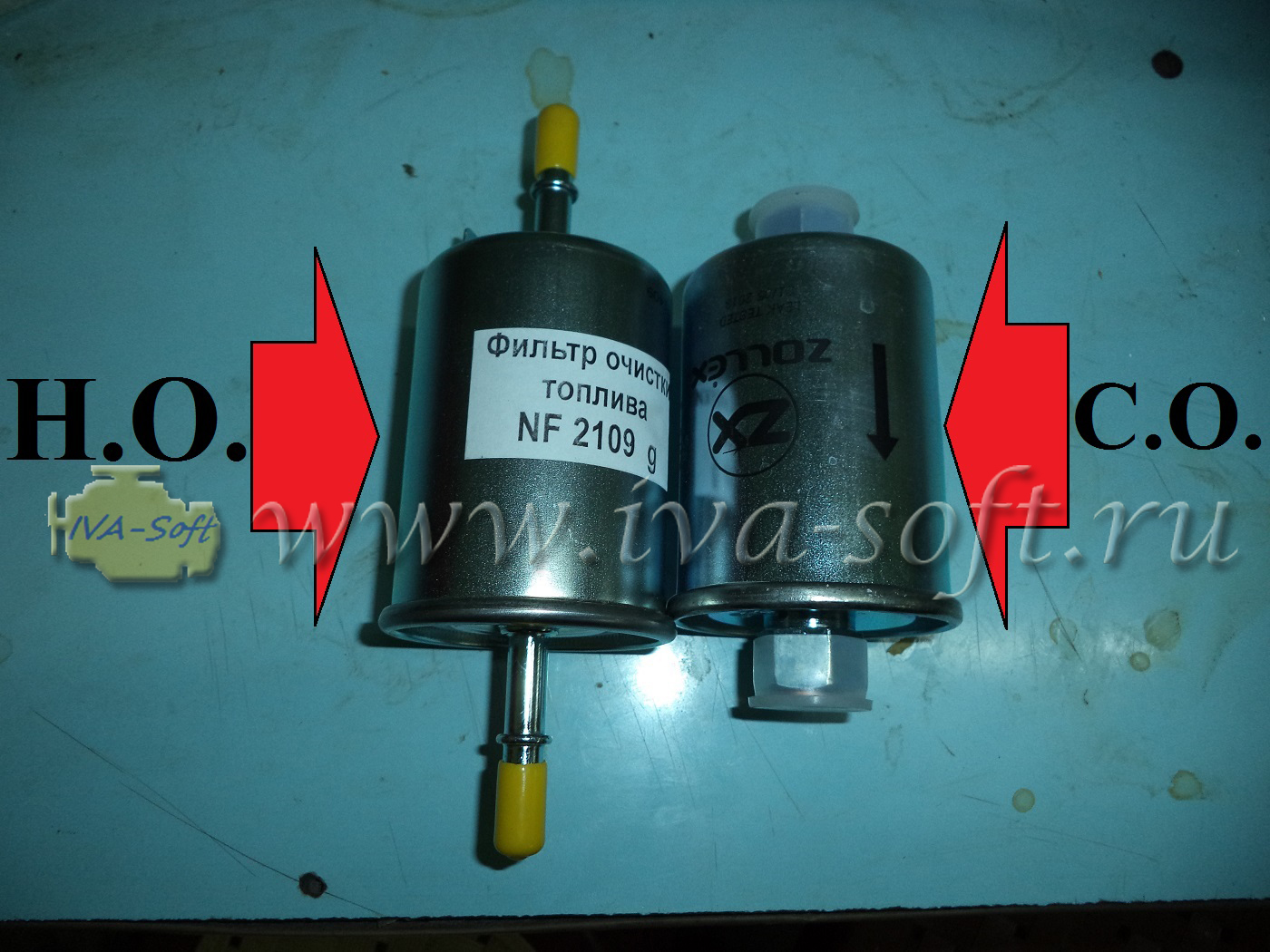

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на "закрутках") и нового (на "защелках") образцов (рис. 43). В нашем случае установлен фильтр старого образца.

Рис. 43. Разновидности топливных фильтров ВАЗ.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр "головкой на 10 мм (рис. 44)."

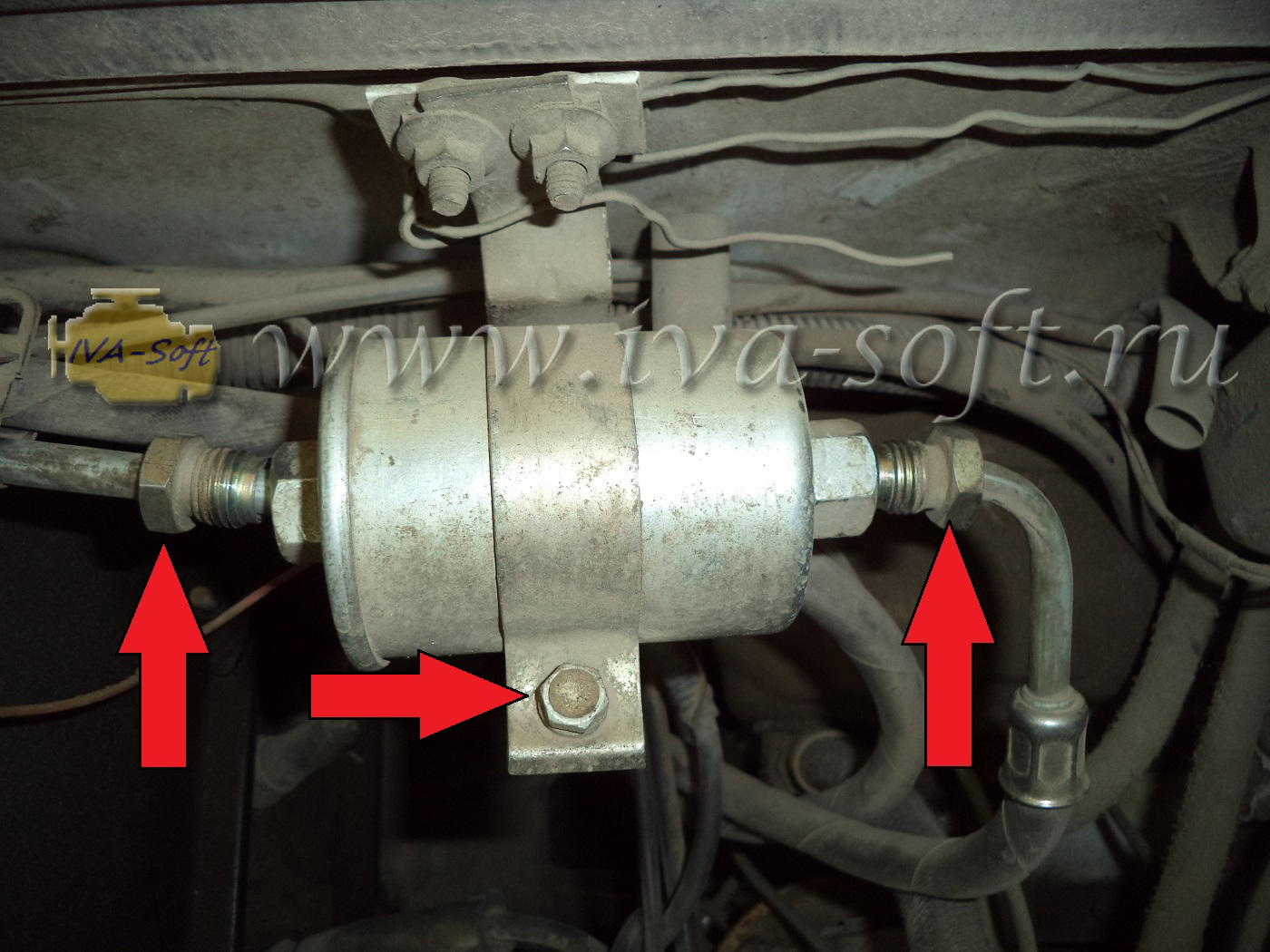

Рис. 44. Снятие топливного фильтра.

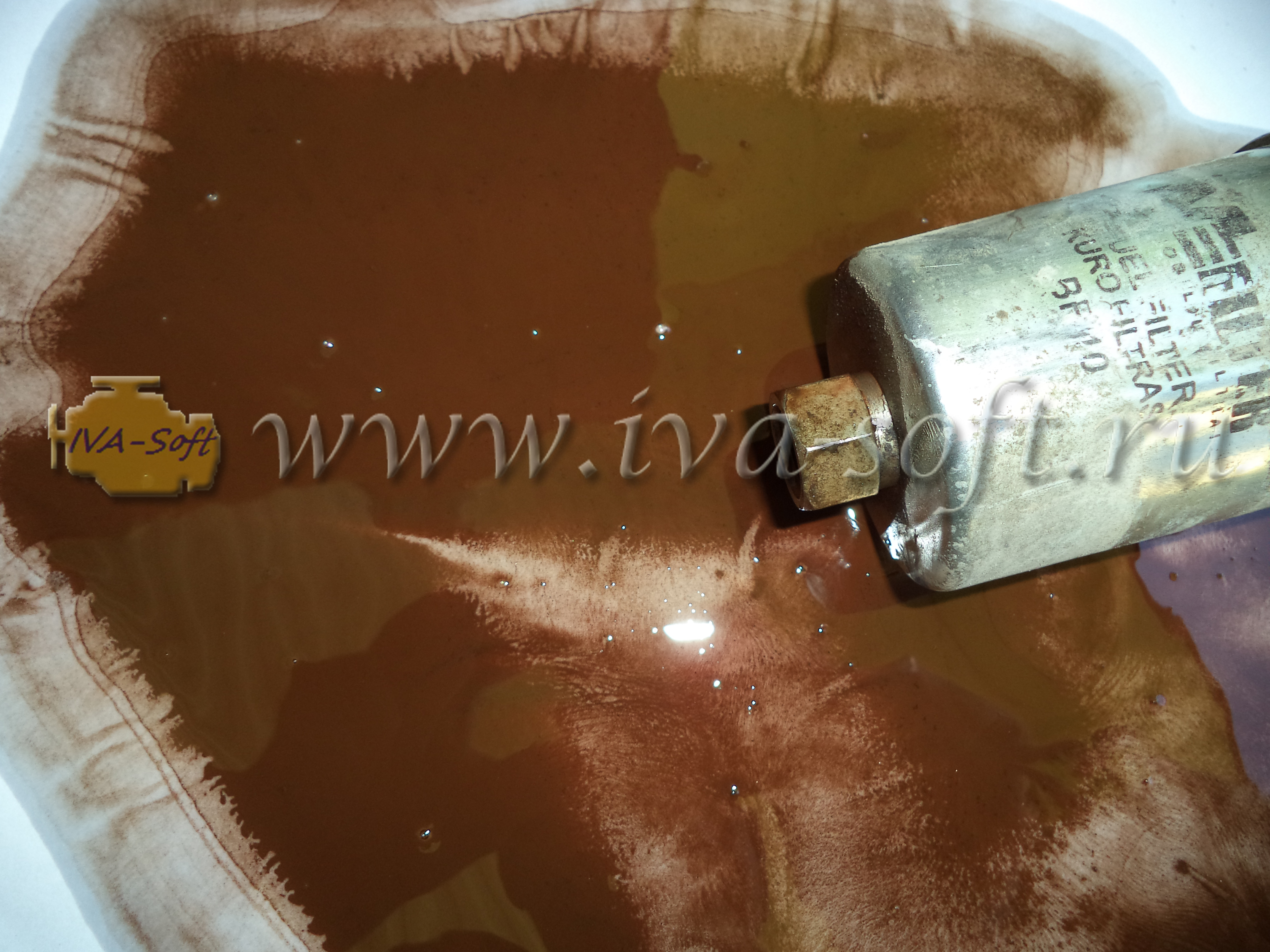

Вот что выливалось из фильтра в нашем случае (рис. 45).

Рис. 45. Ржавчина в топливном фильтре.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода (рис. 46). Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

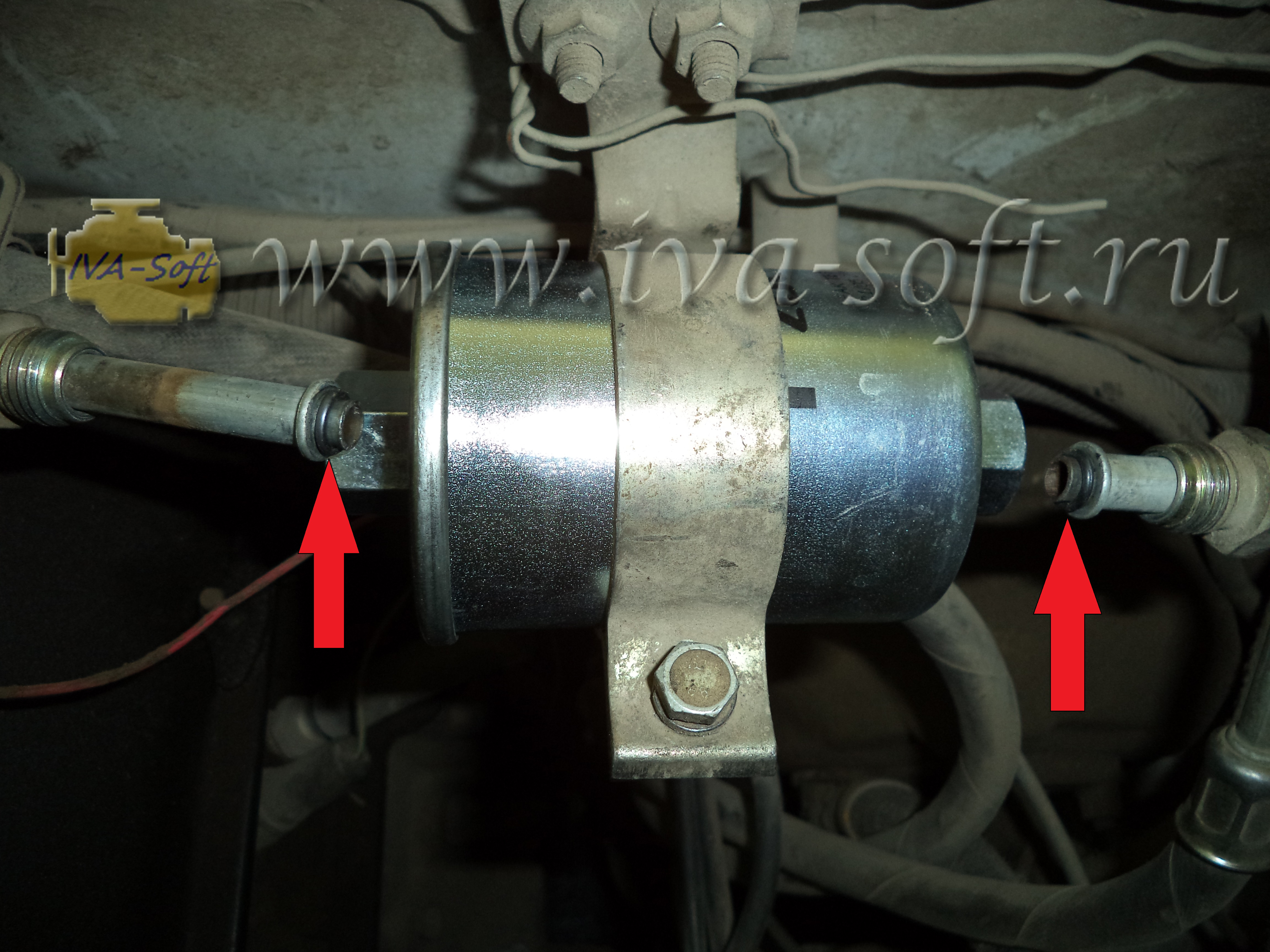

Рис. 46. Уплотнительные колечки бензопровода топливного фильтра.

Затягиваем топливопроводы, не переусердсвуя и придерживая их, исключая подрезание топливных колечек.

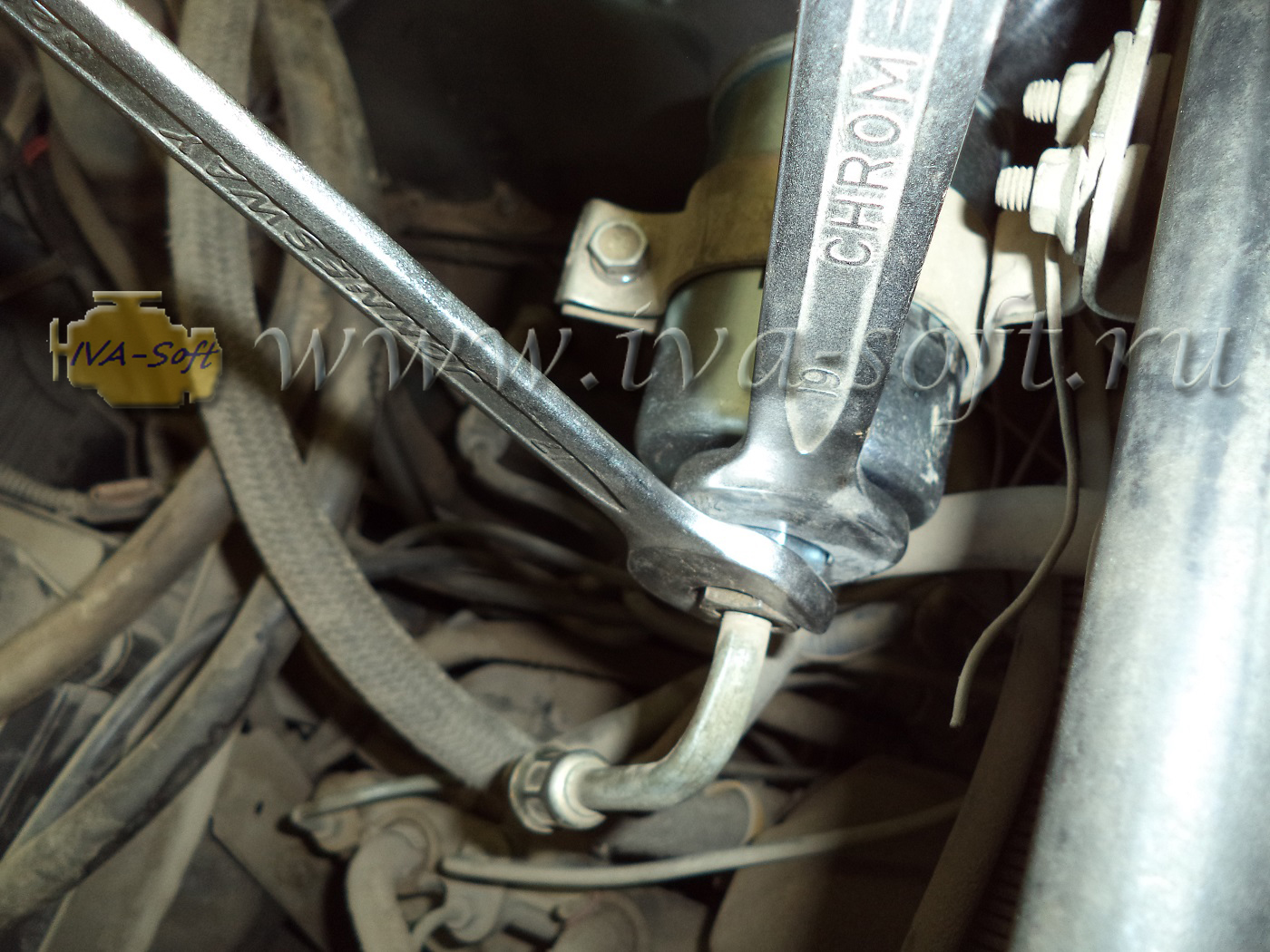

Рис. 47. Затяжка топливопровода.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива (рис. 48) и подсоса воздуха.

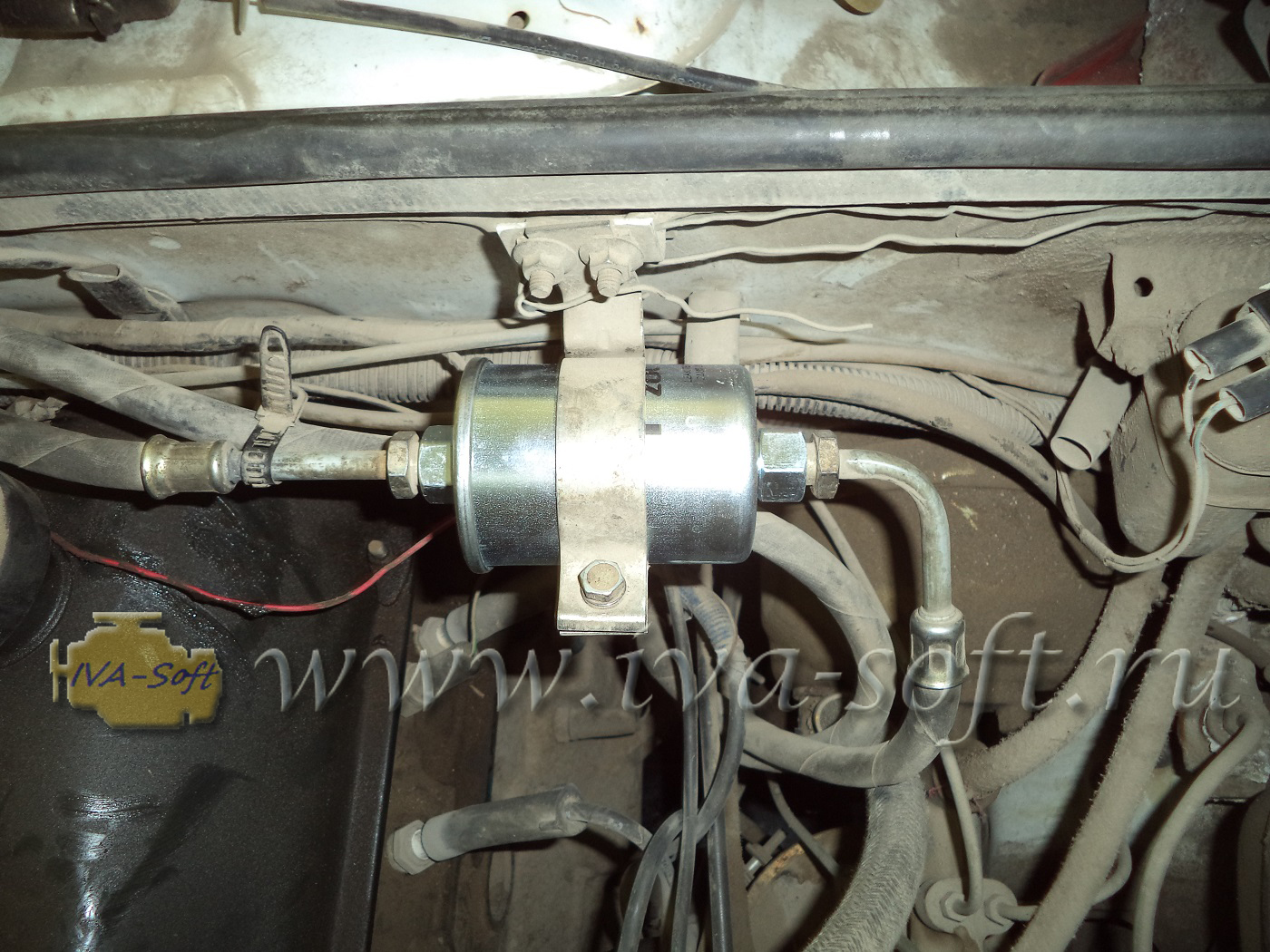

Рис. 48. Новый топливный фильтр.

Смотрим на полученый результат и ровную работу двигателя.

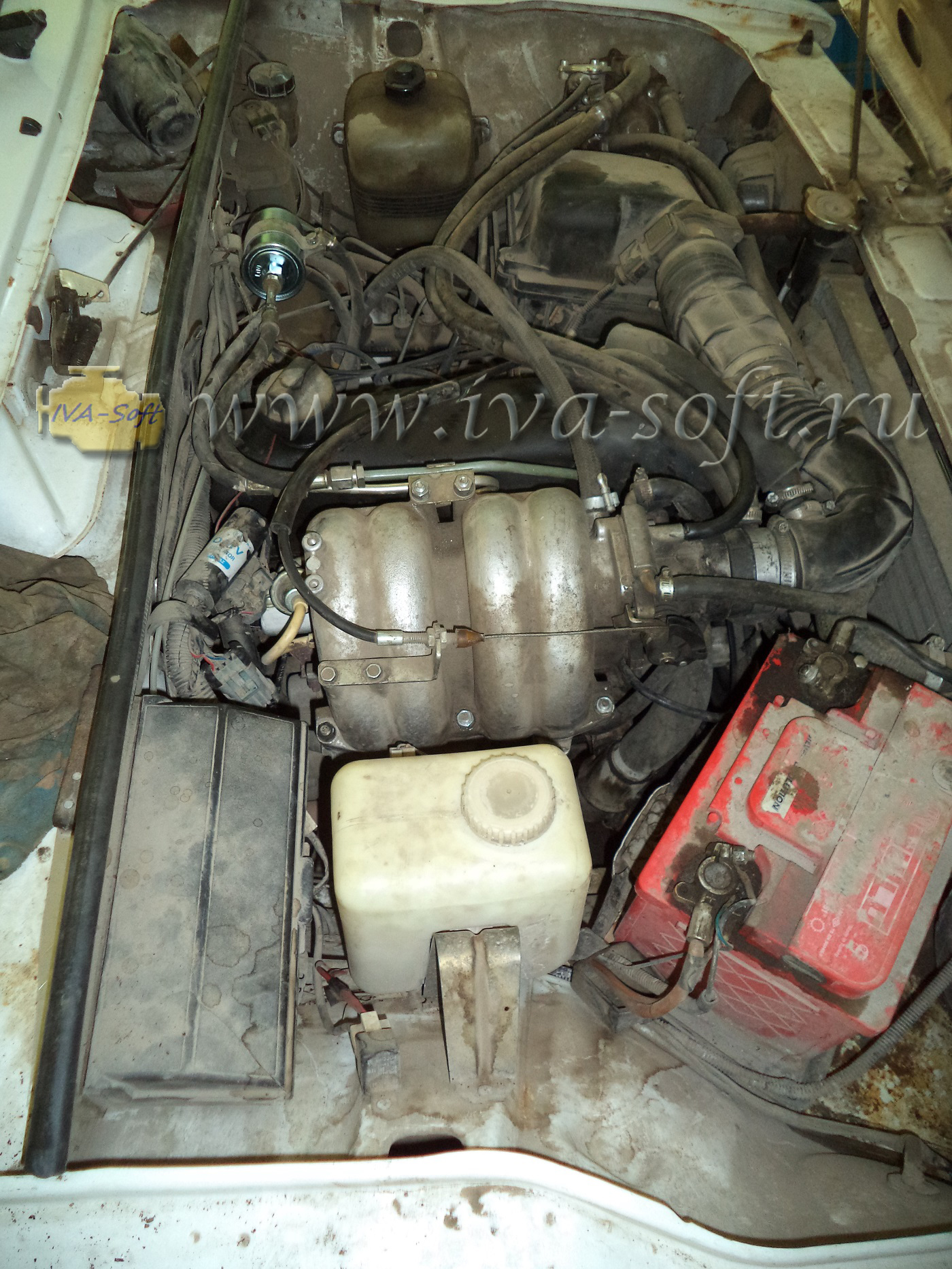

Рис. 49. Результат работы.
